Van bướm được sử dụng đóng ngăn – mở dòng, điều tiết dòng lưu chất bên trong đường ống, kết cấu đơn giản và điều khiển nhanh chóng, góc điều khiển 90°. Van sở hữu nhiều ưu điểm so với các loại van khác, đặt biệt khi van có kích thước đến DN600 thì van bướm sẽ có khối lượng nhỏ, nhẹ, tiết kiệm không gian so với các loại van khác.



Vật liệu thân: Thép không gỉ ASTM A351 CF8M

Vật liệu đĩa: Thép không gỉ ASTM A351 CF8M

Vật liệu trục: Thép không gỉ ASTM AA182 F316

Vật liệu seat: Thép không gỉ INCONEL 718

Nhiệt độ làm việc từ -50°C đến 350°C

Hoạt động: Tay gạt, tay quay, động cơ điện, động cơ khí nén, động cơ thủy lực.



 Các kích thước danh nghĩa của van từ DN40 đến DN600

 Kích thước rộng của van theo tiêu chuẩn

                                                     EN 558 Series 20

                                                     ISO 5752 Series 20

                                                     API 609 Table 1

                                                     BS 5155 Series 4

 Kết nối mặt bích                      PN10 PN16 PN25 PN40, ANSI150 ANSI300

 Bích nối đầu điều khiển        ISO 5211

 Kiểm tra rò xì                          ISO 5208, zero leakage API 598

 PED                                           2014/68

 Atex                                          2014/34/UE – Atex II 2GDc

 TA-LUFT và ISO 158448       TA-LUFT, ISO 15848

 SIL                                            IFC 61508

                                                   SIL 2

                                                   SIL 3

 Độ kín                                       Class V

                                                   ISO 5208 (Rate AA)



Ưu điểm:

 - Độ kín van Class V, ISO 5208 (Rate AA)

 - Sản phẩm được ứng dụng trong nhiều lĩnh vực khác nhau

 - Ron làm kín bằng INCONEL 718

 - Quá trình đóng và mở nhanh

 - Không đọng lưu chất bên trong hốc van

 - Thiết kế gọn nhẹ, lắp đặt dễ dàng

 - Thân van tháo lắp bảo trì dễ dàng

 - Hoạt động linh hoạt với các bộ điều khiển khác nhau (tay gạt, hộp số, đầu khí nén, điện, thủy lực…)

 - Momen xoắn hoạt động thấp

 - Kết cấu thiết kế tổn thất áp suất nhỏ



Ứng dụng:

 Thủy Lợi                                                                       Nhà máy giấy                                                       Khai thác mỏ
 Nước thải công nghiệp                                             Công nghiệp hóa chất                                         Điều hòa không khí

 Hệ thống phòng cháy chữa cháy                            Ngành dầu khí                                                       Luyện kim

 Tháp giải nhiệt                                                           Nhiệt điện                                                               ....

 Nhà máy chế biến thực phẩm                                 Công nghiệp đóng tàu



Hệ số lưu lượng (Cv): Cv = 1.16 x Kv

 Trong đó, Kv là lượng nước chảy qua một van (m³/h) với độ chênh lệch áp suất là 1 bar ở 20^oC

 Tốc độ dòng chảy sẽ tăng tuyến tính với độ mở van, được thể hiện qua biểu đồ sau:







Bảng nhiệt độ áp suất làm việc:







Kích thước van:

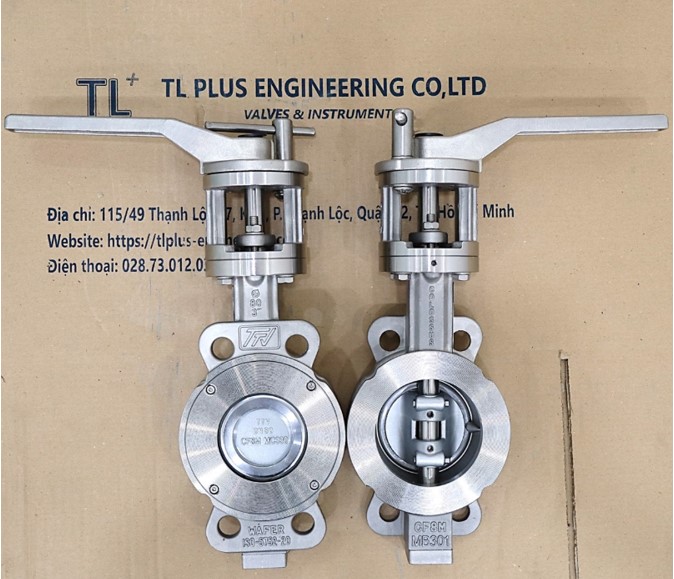

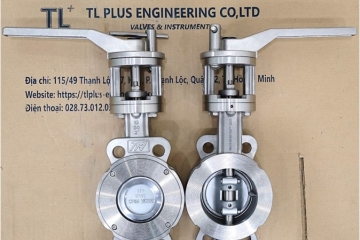

Van điều khiển đóng mở bằng tay:

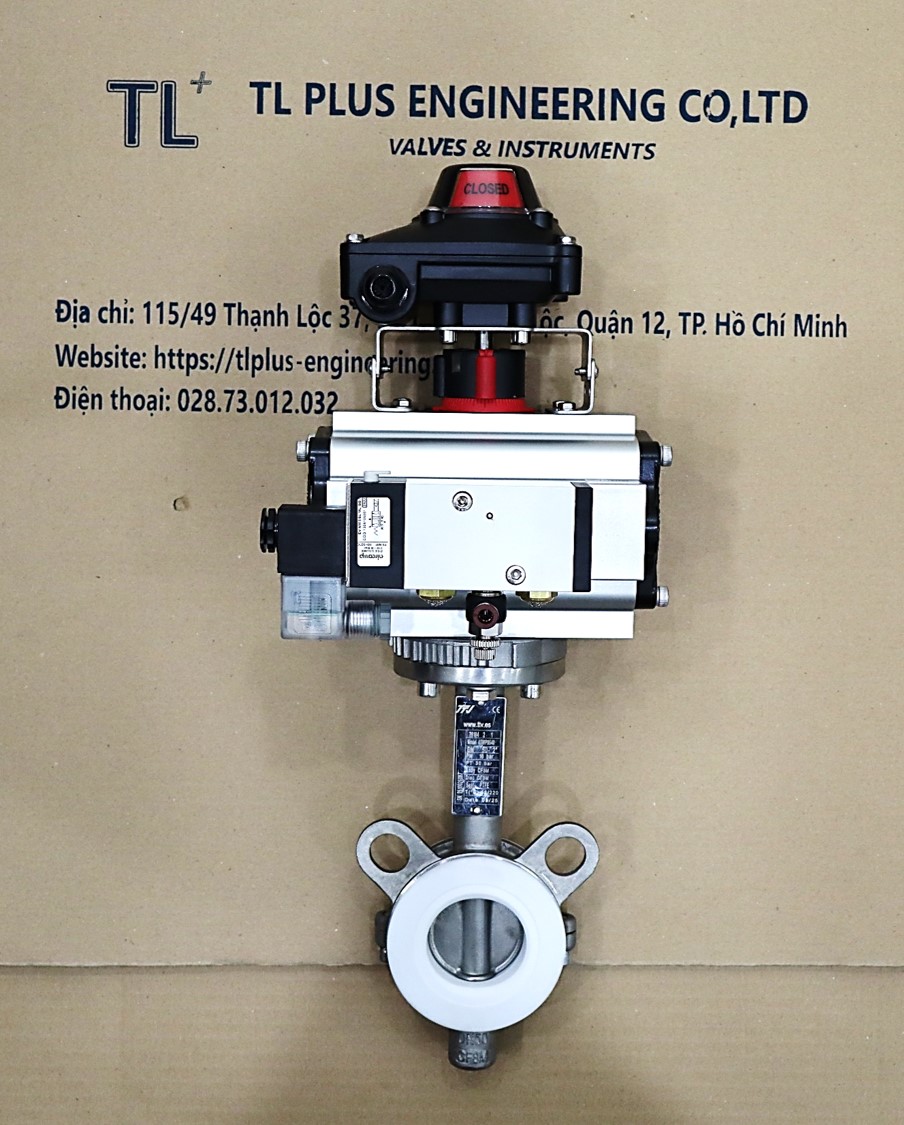

Van điều khiển đóng mở bằng khí nén:

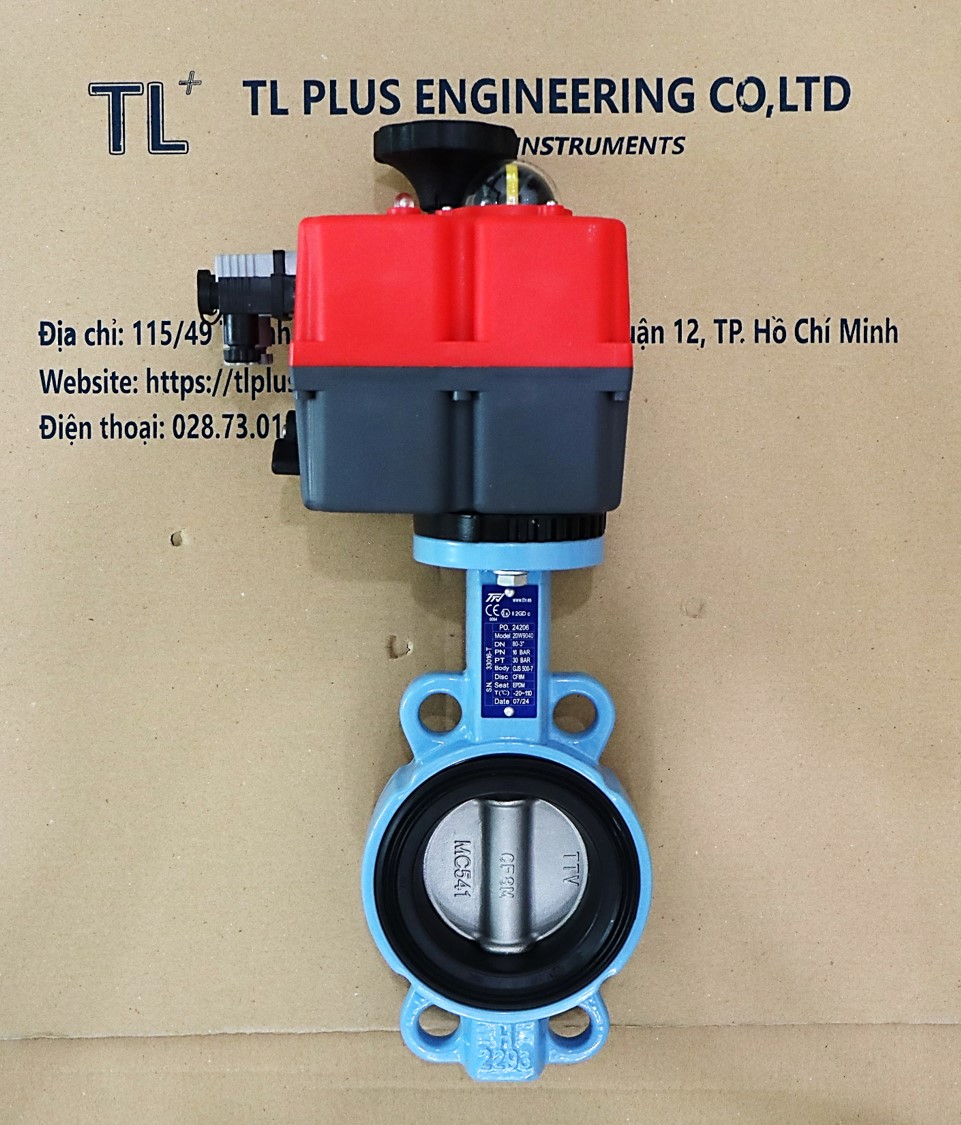

Van điều khiển đóng mở bằng điện:

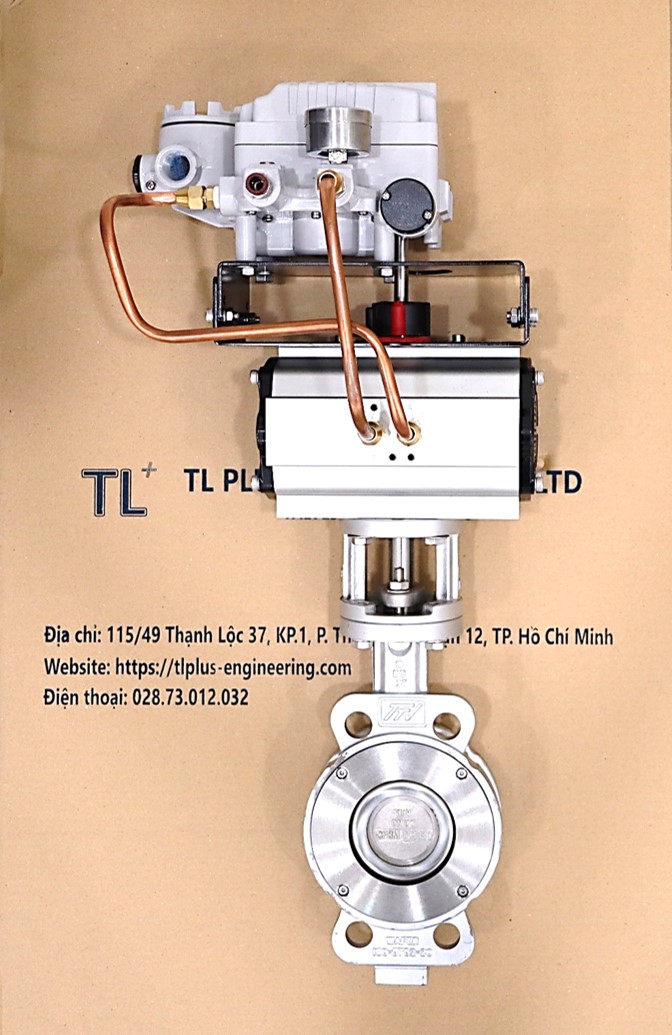

Van điều khiển tuyến tính % (tính hiệu 4-20mA):
